Kód položky
FVE 51 7405.01
cena na dotaz
PoznámkaFotovoltaický rozvaděč <br> - s manuálním přepínačem sítí (I-0-II)<br> - pro sřídače např. GoodWe, Growatt, Solax apod. do 10kW <br>
Parametry proud 32A, napětí 400V, stupeň ochrany krytem IP65
V souladu s normouČSN EN 61439-2 ed.3, příloha DD
Proudový chráničANO
JističeANO
Zásuvky 99x zás. HDMI

Položka

Kód FVE 51 7405.01
Zásuvky 99x zás. HDMI
Jistění 1x jis. 16A/3P/B 10 kA
1x jis. 16A/1P/B 10 kA
Proudový chránič 1x FI 40A/4P/30mA 10kA
PouzdroASA NGS 12T
MateriálOdolný plast
Materiál okénkaPolykarbonát
Počet12 modulů
Počet okének1
Pouzdro mechanická odolnost [IK]07
ProvedeníNástěnné
PoužitíNástěnné
MadloNE
Stupeň ochrany krytem [IP]IP65
Jmenovitý proud [A]32A
Jmenovité napětí [V]400V
Teplotní rozsah použití [°C]-25°C +40°C
V souladu s normouČSN EN 61439-2 ed.3, příloha DD

Další technické parametry

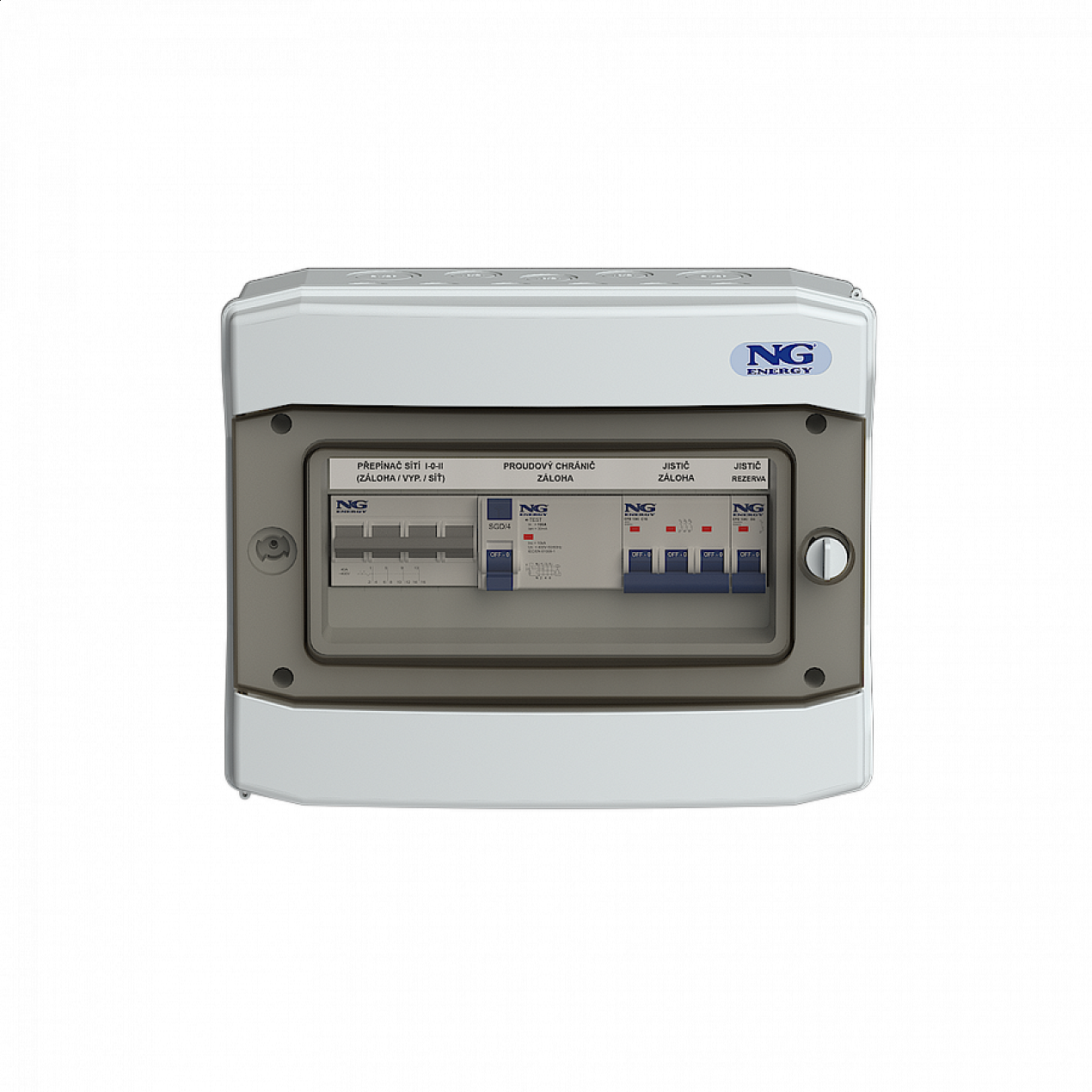

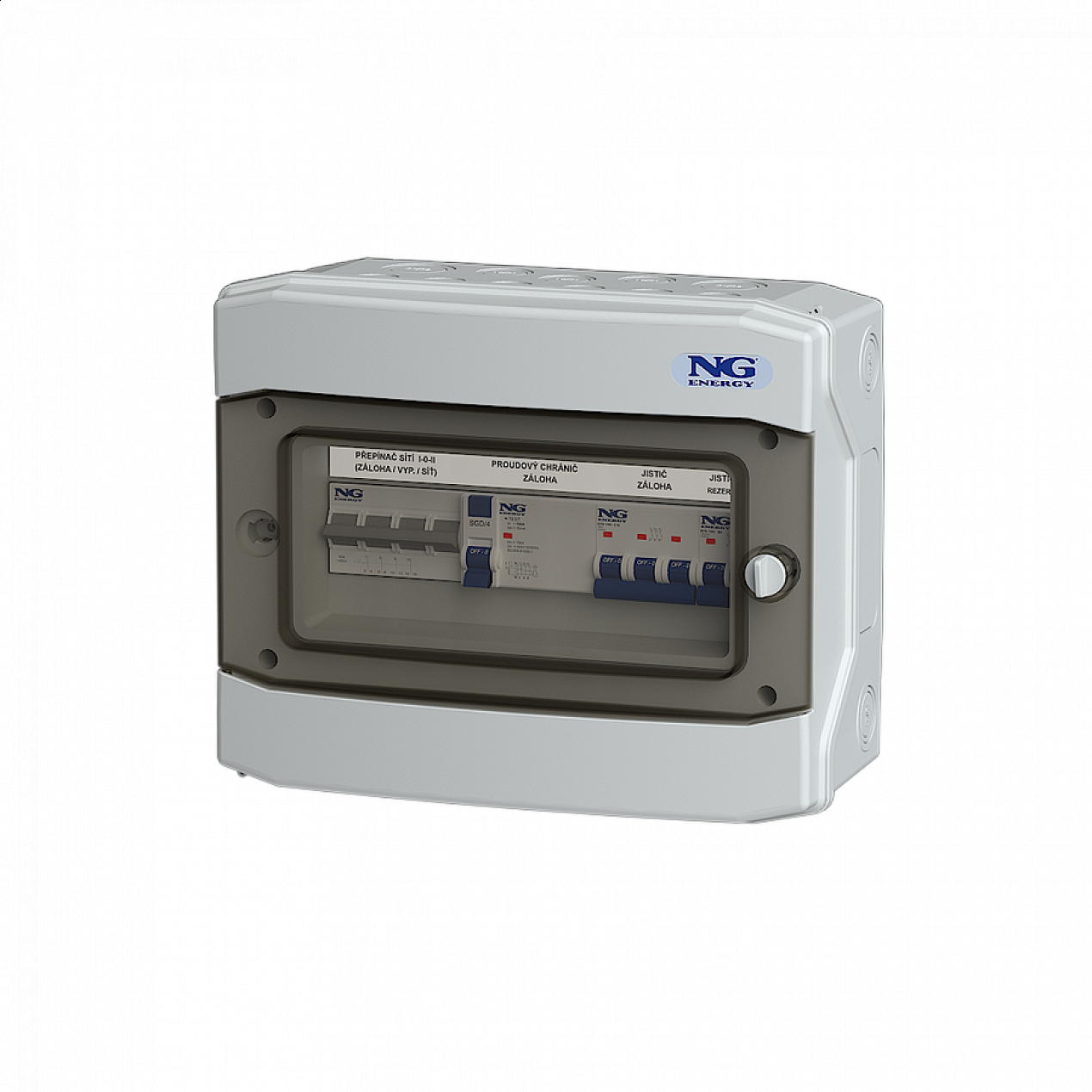

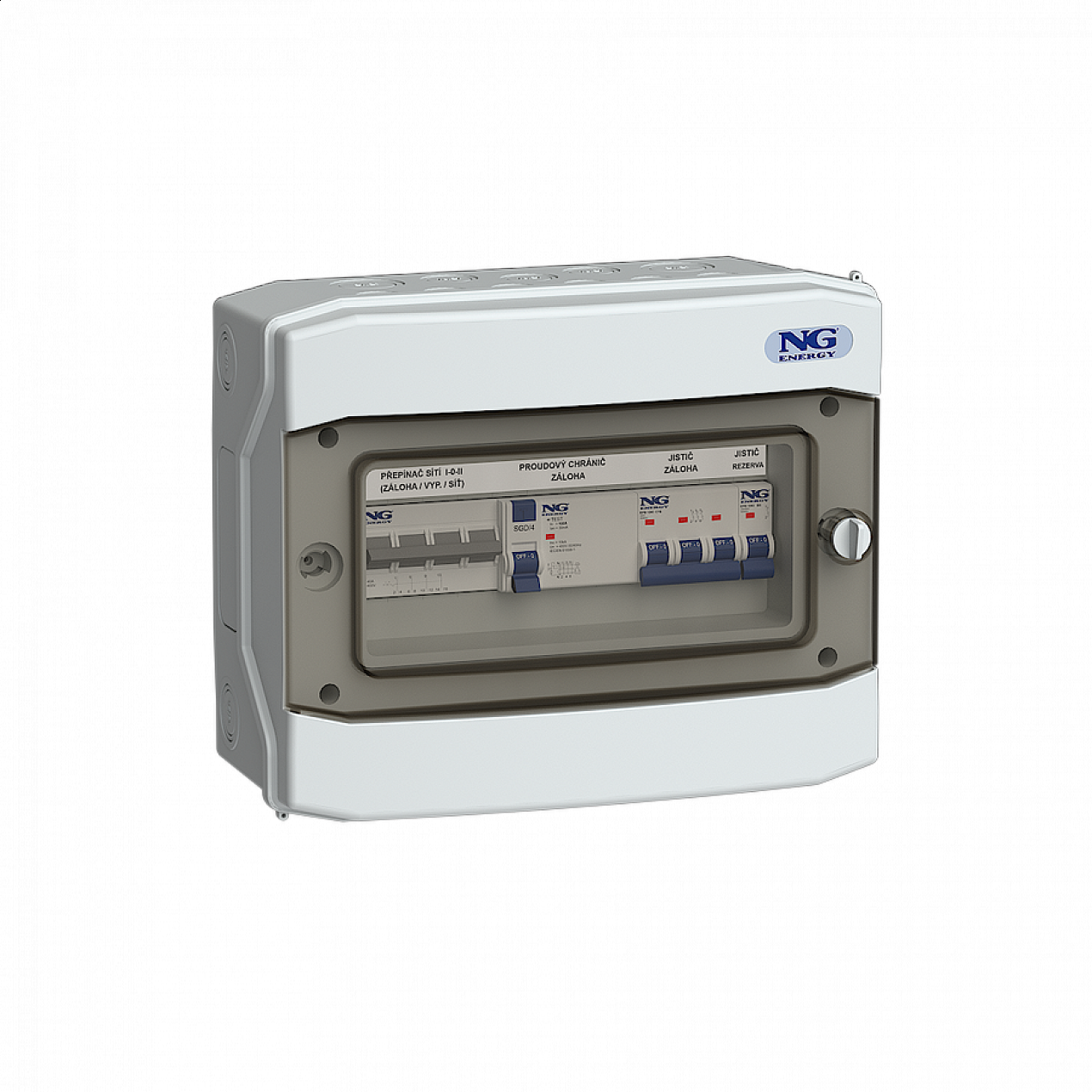

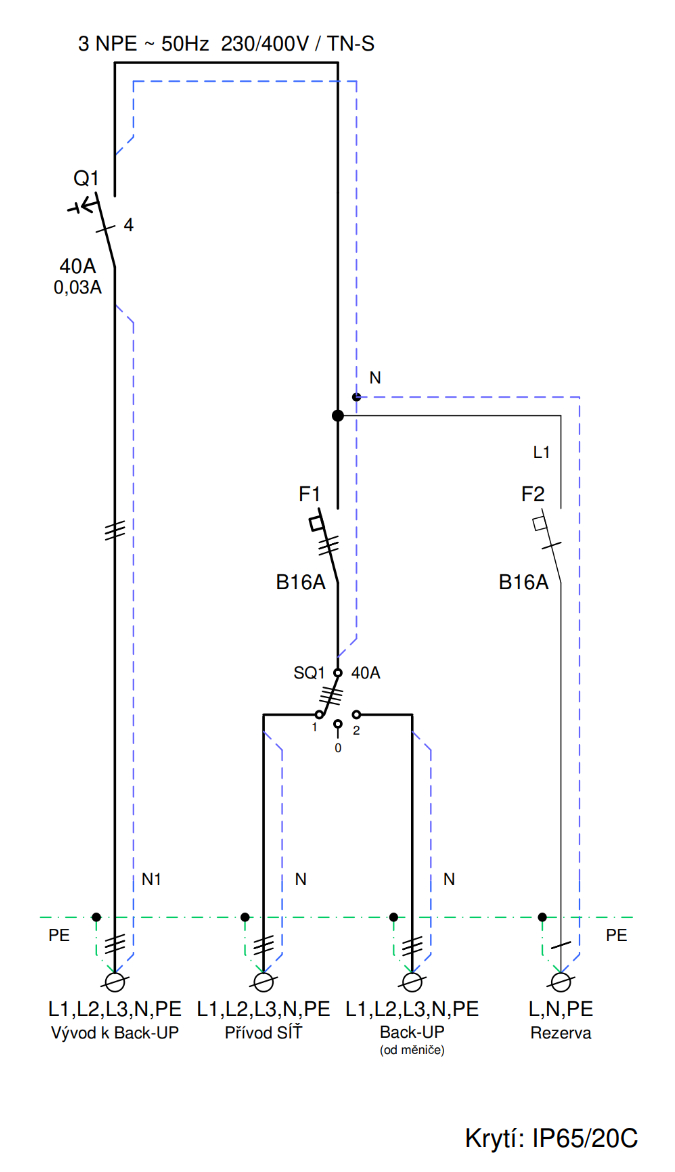

Tento rozváděč představuje pokročilé řešení pro správu zálohovaných okruhů ve fotovoltaických systémech. Integrovaný manuální přepínač umožňuje provozní flexibilitu a zajišťuje napájení kritických spotřebičů i v případě servisu nebo poruchy střídače..

Manuální přepínač sítí (SQ1): přepínač o jmenovitém proudu 40 A umožňuje volbu mezi:
- poloha 1: Napájení zálohovaných okruhů přímo z distribuční sítě (bypass režim).
- poloha 0: Úplné odpojení zátěže (servisní poloha).
- poloha 2: Napájení zálohovaných okruhů z Back-Up výstupu střídače.

Komplexní ochrana (Q1): Všechny zálohované okruhy jsou chráněny společným čtyřpólovým proudovým chráničem (30 mA), což zajišťuje ochranu osob a majetku bez ohledu na aktuálně zvolený zdroj napájení.
Jištění vstupů a vývodů: * Vstup ze sítě je jištěn jističem F1 (B 16A).
- rozváděč obsahuje jednofázovou Rezervu (F2 B 16A) pro doplňkové okruhy, které nejsou vázány na přepínač SQ1.

Bezpečná konstrukce: zapojení striktně odděluje nulové vodiče (N a N1), čímž předchází nežádoucímu vybavování chráničů při provozu na různé zdroje.

Provedení: Díky vysokému krytí IP65 je rozváděč ideální pro montáž do technických prostor, garáží i chráněných venkovních prostor.
Kompaktní rozměry minimalizují nároky na prostor v blízkosti střídače.
Umožňuje demontáž nebo servis střídače bez nutnosti přerušení napájení v domě (přepnutím na "Přívod SÍŤ").
Ochrana střídače: Přepínač se středovou polohou "0" zaručuje, že nikdy nedojde k nechtěnému fázovému propojení sítě a EPS výstupu střídače (mechanické blokování).

Ideální pro instalace s hybridními střídači, kde uživatel vyžaduje maximální kontrolu nad energetickou stabilitou objektu.


Upozornění: před přepnutím provozních režimů doporučujeme vypnout výkonové spotřebiče v zálohované sekci. Tím se minimalizuje opalování kontaktů přepínače při přepínání v plné zátěži.

Logistické údaje

EAN8596621027530
Hmotnost2,50 kg
Rozměry použitého pouzdra [mm]318x258x150
Přepravní obal KARTON

* Technické změny a případné chyby vyhrazeny
