Kód položky
FVE 53 7035.06
cena na dotaz

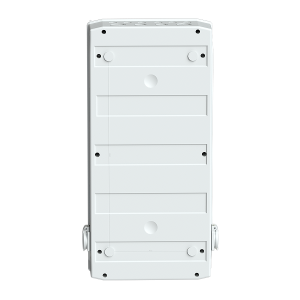

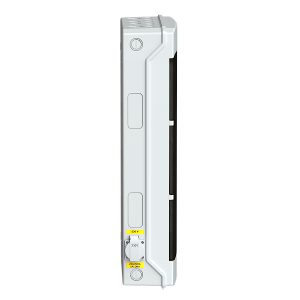

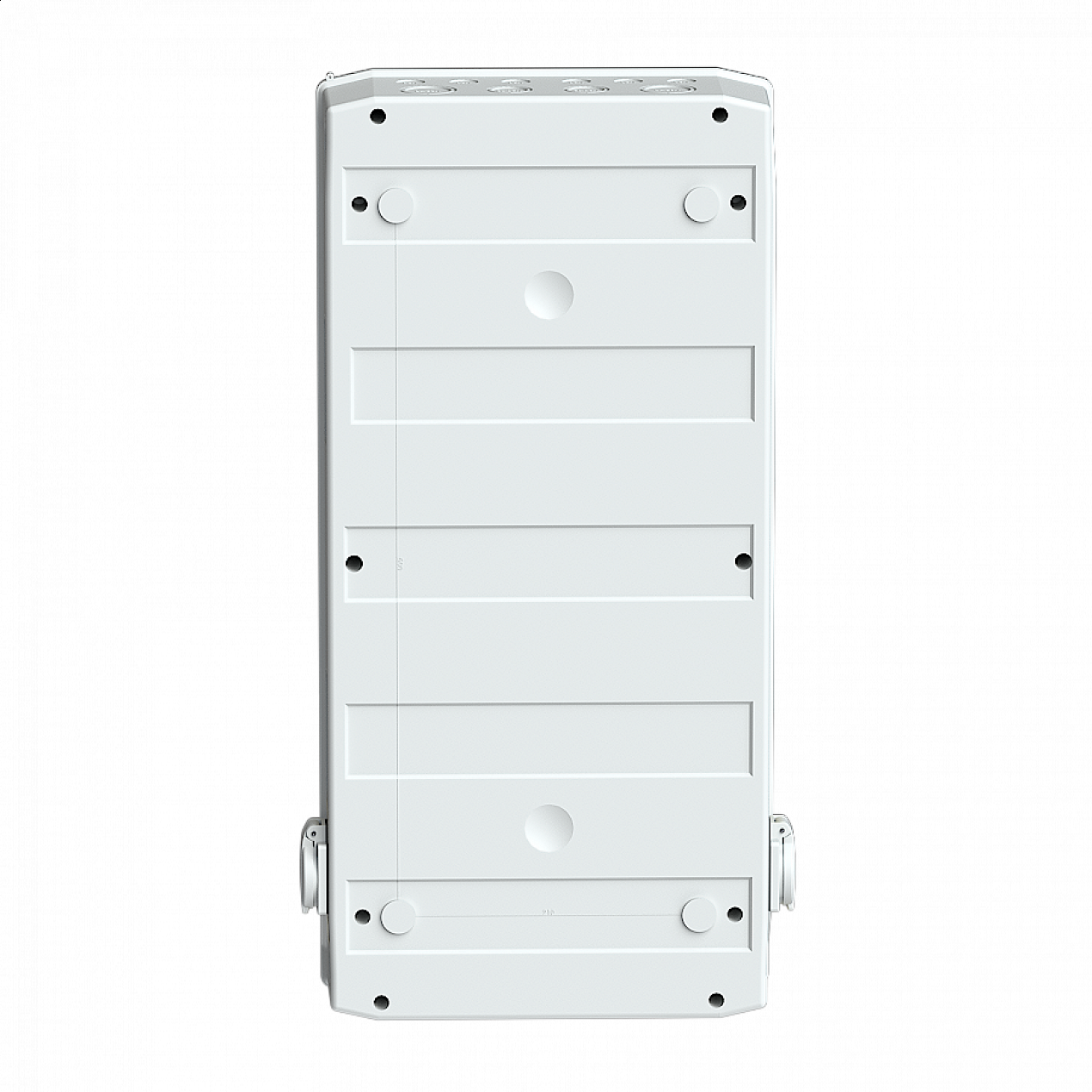

PoznámkaFotovoltaický rozvaděč RAC-40
- funkce BACKUP - ANO (pouze zás. 230V)
- pro sřídače např. GoodWe, Growatt, Solax apod. do 10kW
- přívod 40A/vývod 40A HDR, ON-GRID 25A, BACKUP 25A

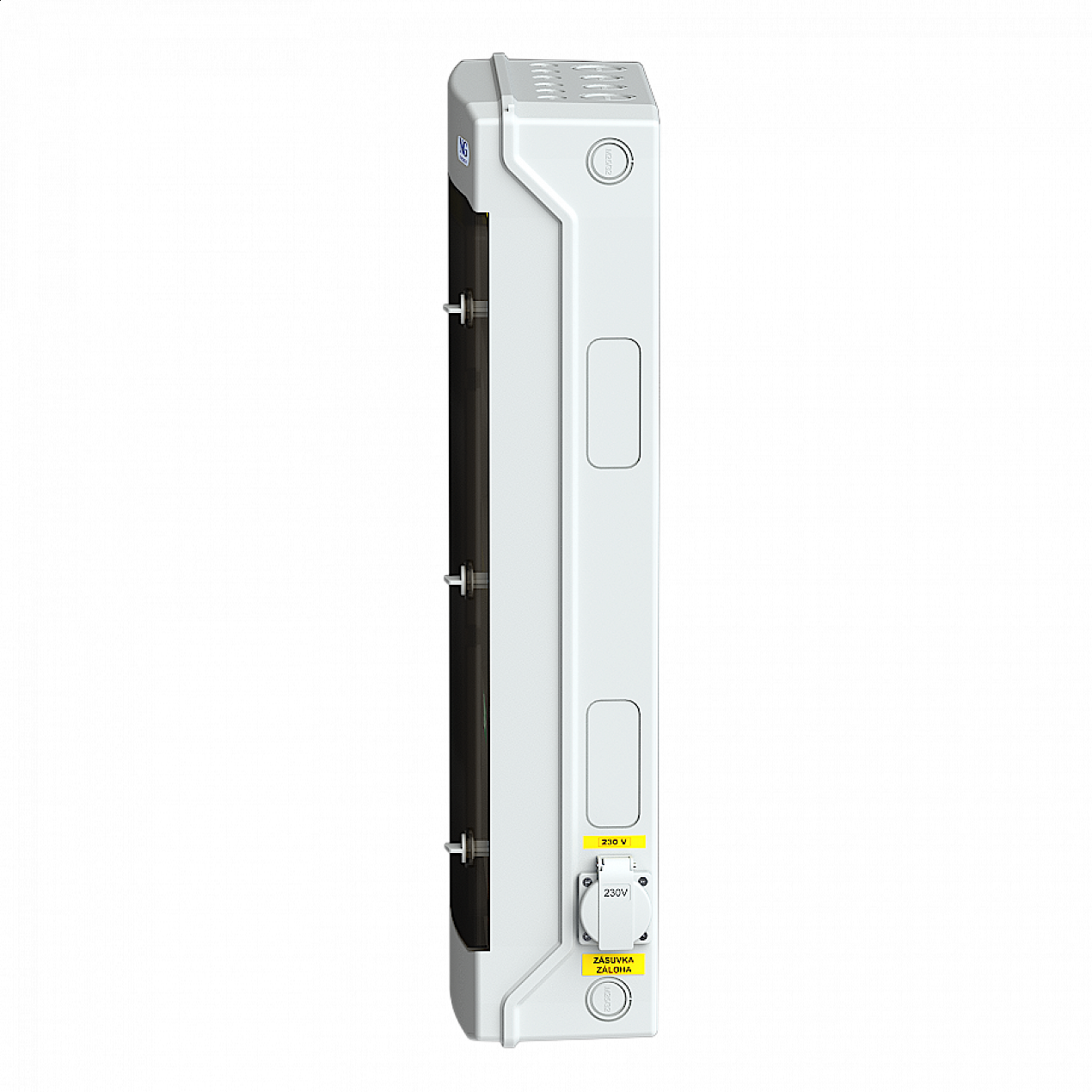

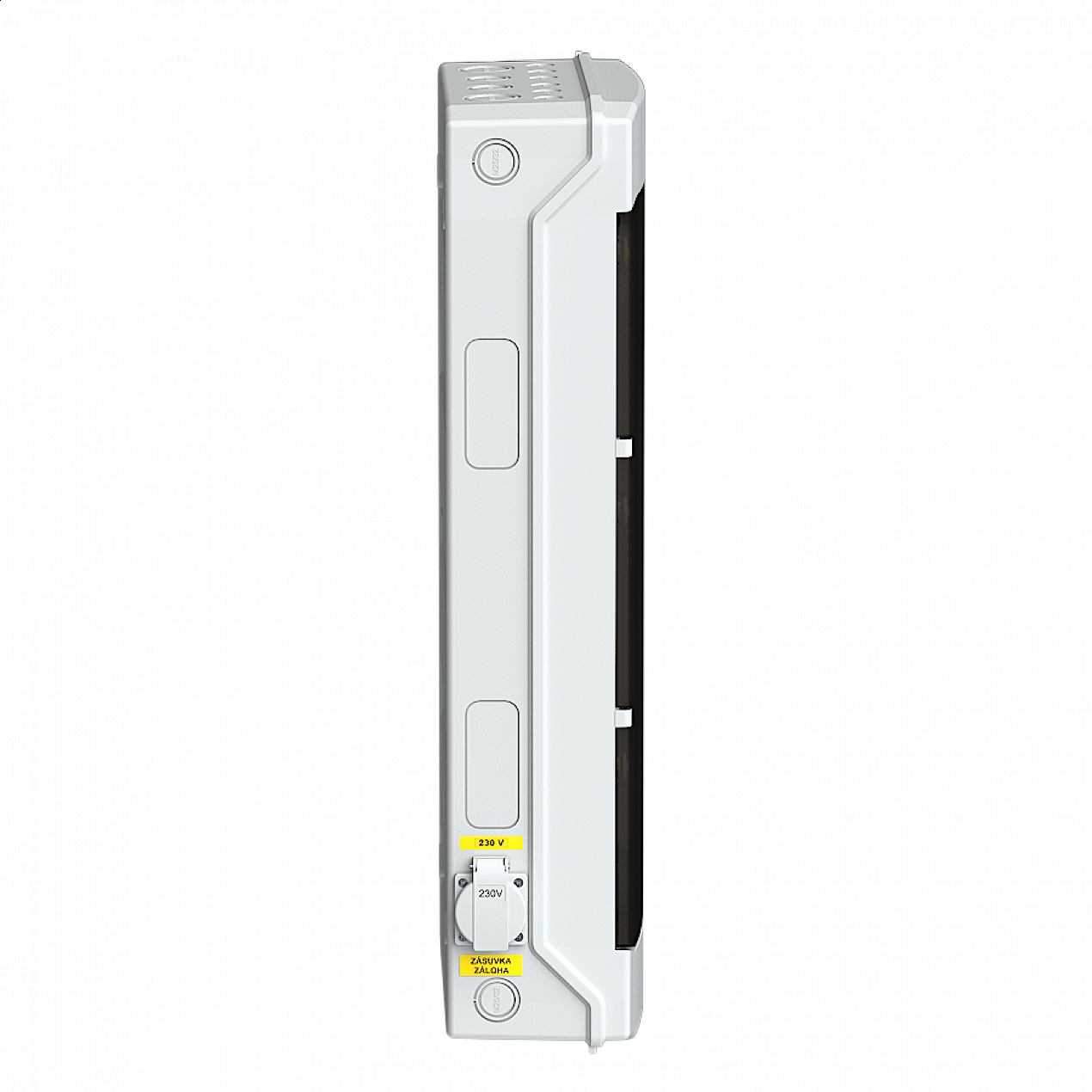

- 2x zálohovaná zásuvka 230V (napájení z BACKUP)
Parametry proud 40A, napětí 400V, stupeň ochrany krytem IP54
V souladu s normouČSN EN 61439-2 ed.3, příloha DD
Proudový chráničANO
JističeANO

Položka

Kód FVE 53 7035.06
Svodič přepětí1x AC T1+T2, (B+C), 4-pól., T1 Iimp=12,5kA, In=25kA, Imax=50kA, Up 1,6kV
Hlavní jistič1x jis. 40A/3P/B 10 kA - přívod z HDR (hlavní domovní rozvaděč)
Jištění 1x jis. 40A/3P/B 10 kA - vývod do HDR (hlavní domovní rozvaděč)
1x jis. 25A/3P/B 10 kA - ON GRID (napájení ze střídače FVE)
1x jis. 25A/3P/B 10 kA - BACKUP (záloha)
2x jis. 6A/1P/B 10 kA - HRN, STOP (napájení)
1x jis. 16A/1P/B 10kA - pro 2x zásuvka 230V (napájení z BACKUP)
Proudový chránič 1x FI s nadproud. ochr. 16A/2P/30mA 10kA (pro zásuvky 230V)
Stykač1x 40A 230V - hlavní stykač
2x 25A 230V - stykač napájení, zálohy; 1x 25A 230V - HDO
Relé1x hlídací napěťové 3F relé
Pouzdro typASA NGS 48T
Materiál pouzdraOdolný plast
Materiál okénkaPolykarbonát
Počet okének1
Počet modulů pro přístroje48 modulů
Pouzdro mechanická odolnost [IK]07
ProvedeníNástěnné
PoužitíNástěnné
MadloNE
Stupeň ochrany krytem [IP]IP54
Jmenovitý proud [A]40A
Jmenovité napětí [V]400V
Teplotní rozsah použití [°C]-25°C +40°C
V souladu s normouČSN EN 61439-2 ed.3, příloha DD
Vývodka2x MV-32 IP68 ; 2x MV-25 IP68 ; 4x MV-16 IP68

Další technické parametry

AC rozváděč je určen pro nástěnnou montáž s krytím IP65 a je navržen pro připojení a řízení třífázové fotovoltaické elektrárny, zejména se střídači typu GoodWe, Growatt, Solax a obdobnými zařízeními.

Rozváděč slouží k přepínání záložního napájecího okruhu a k řízení odpojení zdroje od distribuční soustavy na základě signálu HDO N 0 % od provozovatele distribuční soustavy. Přepínání mezi provozem ze sítě a záložním napájením ze střídače je realizováno prostřednictvím výkonových stykačů.
V případě výpadku distribuční soustavy dojde k oddělení objektu od DS a napájení je převedeno na výstup střídače. V záložním režimu jsou napájeny zásuvky 230V.

Rozváděč dále umožňuje připojení externího nouzového STOP tlačítka pro odpojení technologie.
Konstrukční řešení minimalizuje zásahy do stávajícího hlavního rozváděče objektu.

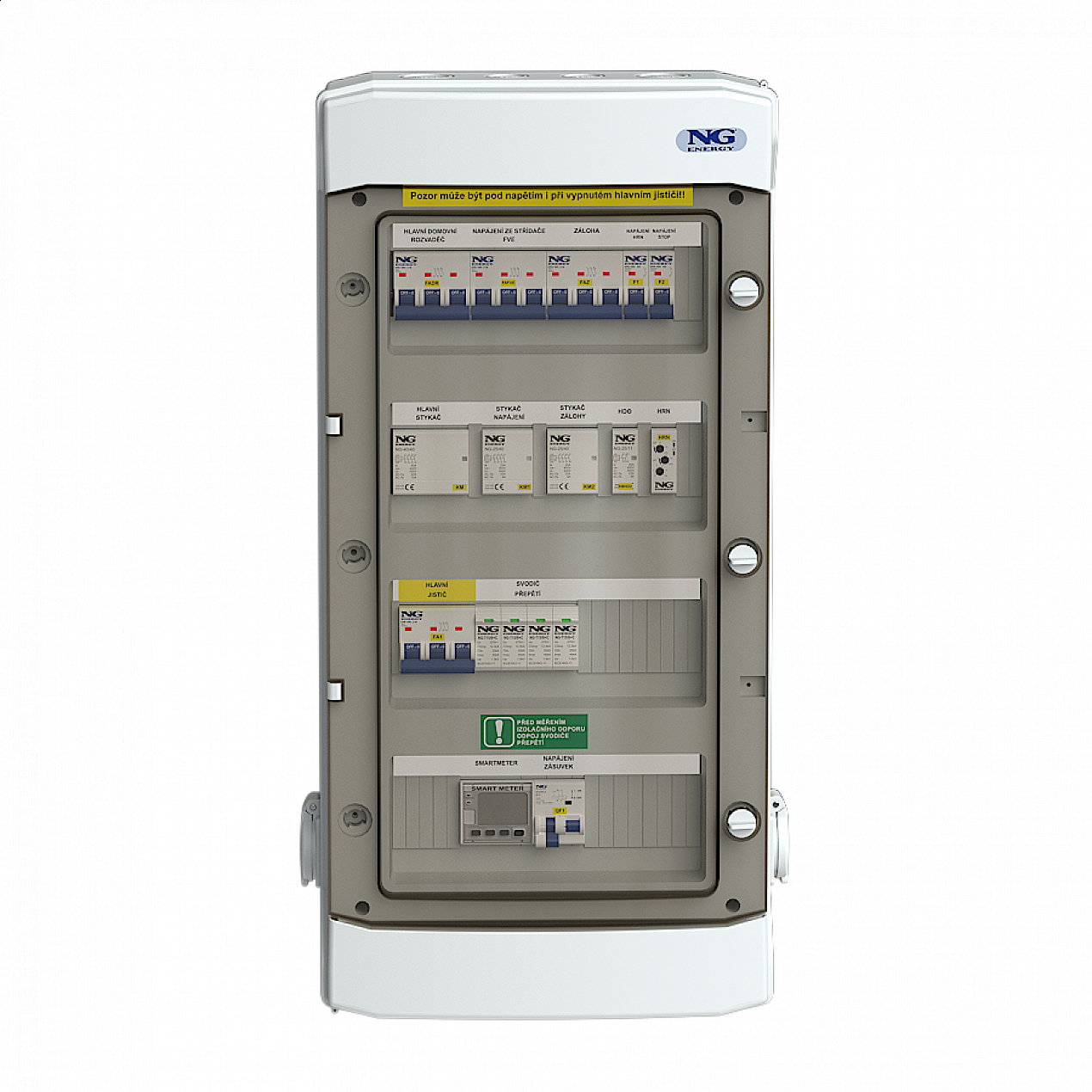

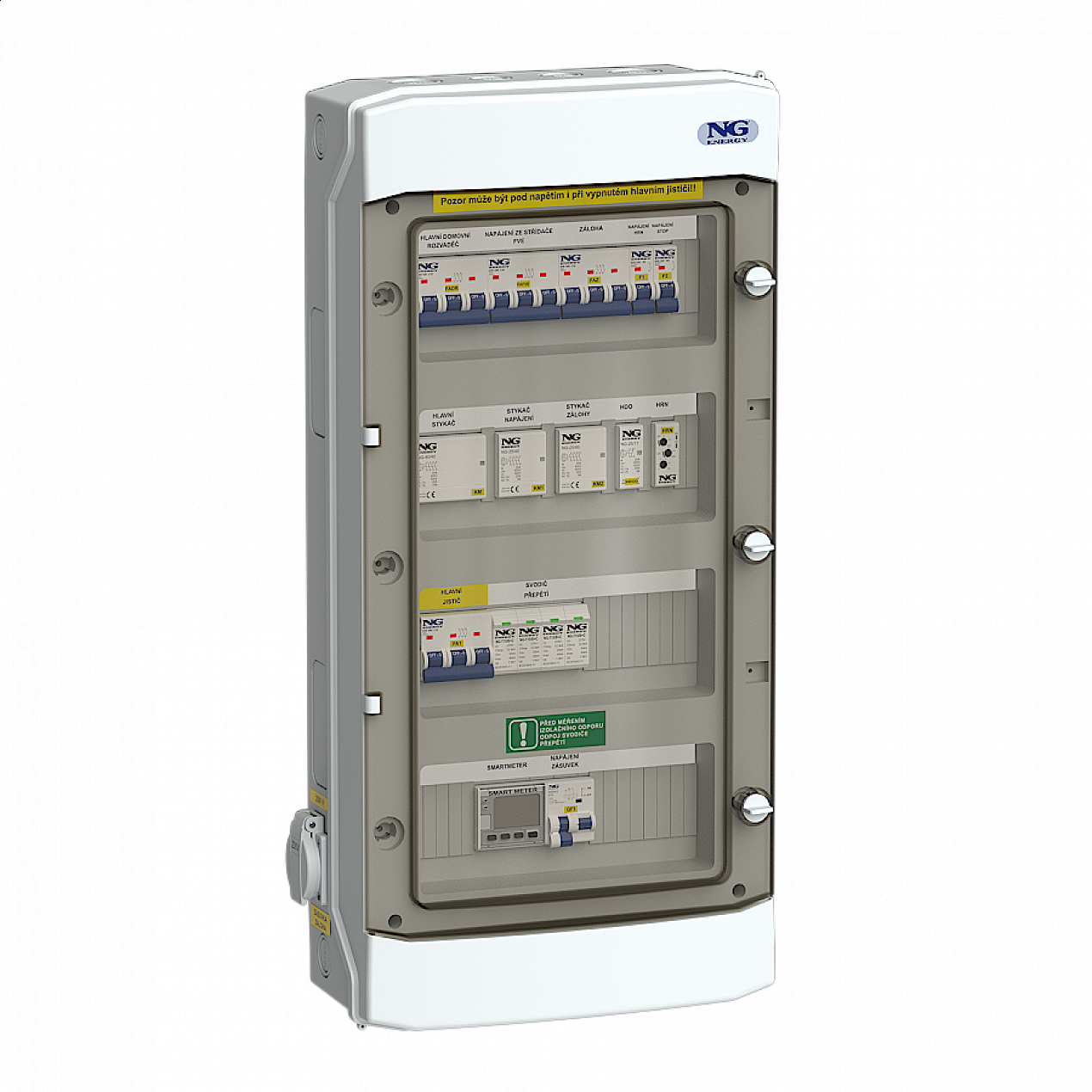

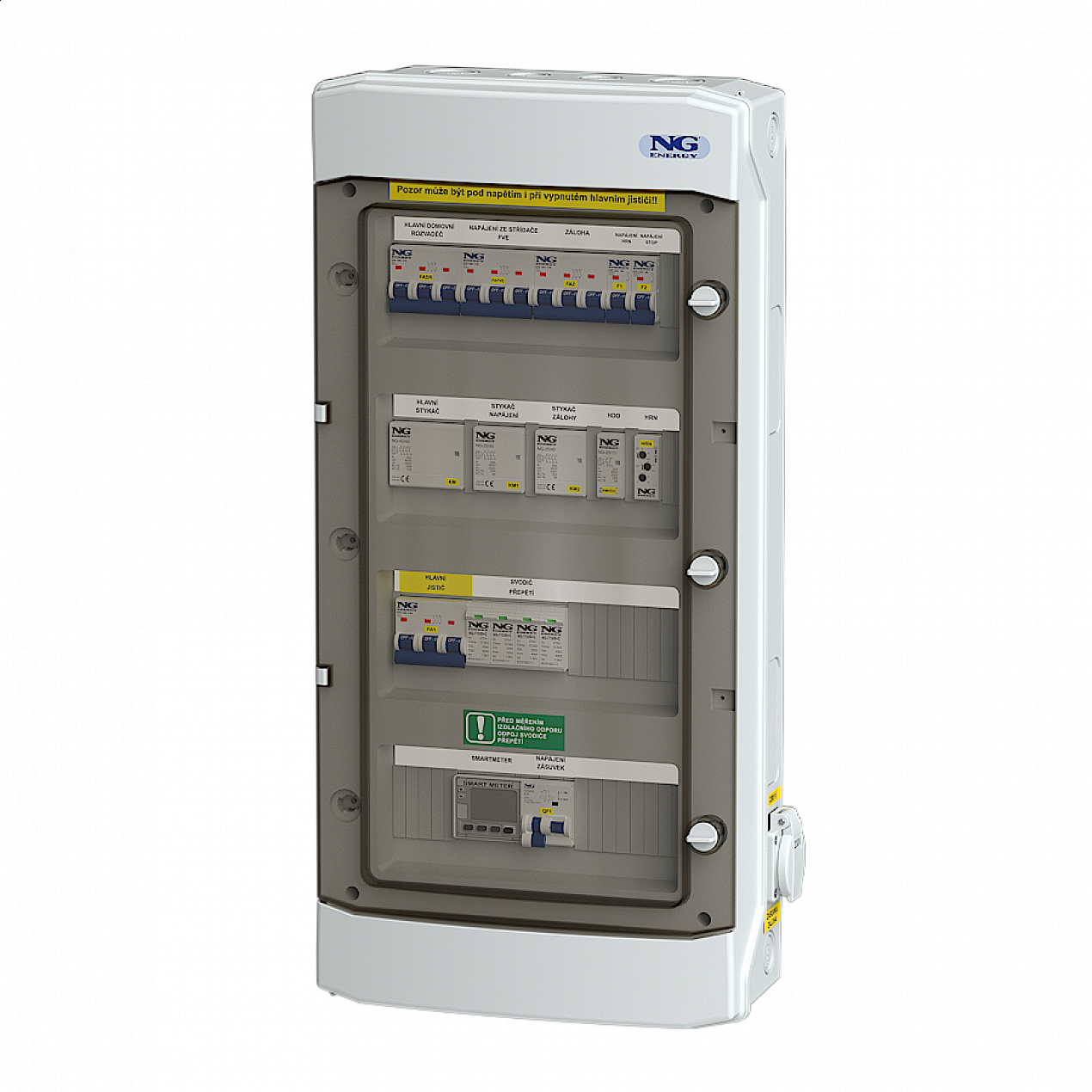

Rozváděč obsahuje:
• společné rozpadové místo
• kompletní jištění AC větví
• vyhrazený prostor pro instalaci měření (Smartmeter).

Smartmeter ani měřicí transformátory nejsou standardně osazeny. V případě dodání měřicí soustavy investorem je možné jejich odborné osazení do rozváděče.
Součástí rozváděče je PV symbol (štítek) dle požadavků značení fotovoltaických instalací.
Rozváděč je dimenzován pro objekt s hlavním jističem 3×40 A (umístění ve sloupku).

Přepnutí mezi provozními režimy je realizováno stykači, přičemž dochází ke krátké časové prodlevě při změně stavu. Nejedná se o bezvýpadkové řešení.
Rozváděč není určen k instalaci na přímém slunečním záření. Musí být umístěn v prostoru chráněném před dlouhodobým působením přímého slunce a nadměrným tepelným zatížením.
Na přání je možné dodat zámek krytu přístrojové části jako samostatné příslušenství. (typ 58038).

Logistické údaje

EAN8596621028131
Hmotnost8,79 kg
Rozměry použitého pouzdra [mm]318x664x147
Přepravní obal KARTON

* Technické změny a případné chyby vyhrazeny
